01.硬件及軟件版本
客 戶 端 ：S7-1200
軟 件 ：TIA V15
CPU：1214C
Firmware：4.2
IP 地 址 ：192.168.1.9
255.255.255.0
0.0.0.0
端口號：0
硬件標識符：64
硬件標識符是在“設備組態”中，雙擊 PROFINET 接口，然后在“屬性”中的“硬件標識符”中查看。
02.ATV340 參數設置
配置完成后，ATV340 需完全斷電后重啟。
03.S7-1200 PLC 配置

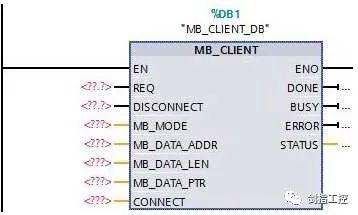

S7-1200 客戶端側需要調用 MB_CLIENT 指令塊，該指令塊主要完成客戶機和服務器的TCP 連接、發送命令消息、接收響應以及控制服務器斷開的工作任務。
2、CONNECT 指針類型
（1）創建一個新的全局數據塊 DB2。
（2）雙擊打開新生成的 DB 塊， 定義變量名稱為“WR" 與“RD” ， 數據類型為“TCON_IP_v4”，然后點擊“回車”創建完畢。
3、創建MB_DATA_PTR 數據緩沖區
（1）創建一個全局數據塊DB3。
（2）建立一個數組的數據類型，在通信中讀寫數據使用。
（3）修改 DB3 的屬性，取消優化的塊訪問。
MB_DATA_PTR 指定的數據緩沖區可以為 DB 塊或 M 存儲區地址中。DB 塊可以為優化的數據塊，也可以為標準的數據塊結構。若為優化的數據塊結構，編程時需要以符號尋址的方式填寫該引腳；若為標準的數據塊結構（可以右鍵單擊 DB 塊，“屬性”中將“優化的塊訪問”前面的勾去掉），需要以絕對地址的方式填寫該引腳。本例以標準的數據塊（默認） 為例進行編程。
取消勾選優化的塊訪問時，尋址方式為P#DB3.DBX0.0 WORD 2（起始位，數據類型，數量）。

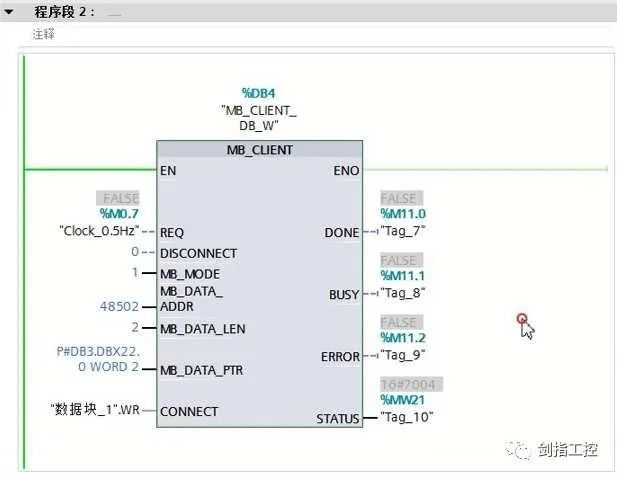

寫操作，本例中寫入 ATV340 的 8501 與 8502 兩個寄存器。
ATV340 變頻器采用 DriveCom 控制流程，通過 ETA 狀態字（通信地址為 3201）讀取ATV340 的狀態，通過 RFR 輸出頻率字（通信地址為 3202）讀取 ATV340 的輸出頻率；通過CMD 命令字（通信地址為 8501）控制 ATV340 的狀態轉換，通過 LFR 設定頻率字（通信地址為 8502）寫入 ATV340 的設定頻率。
